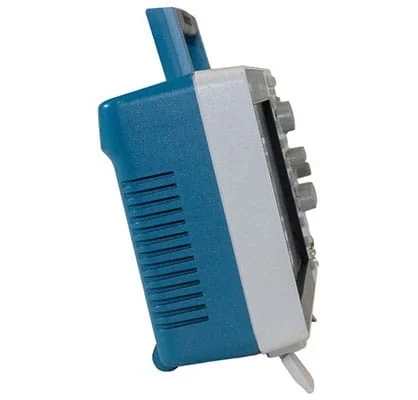

泰克TBS2072B数字存储示波器

一、TBS2072B泰克数字示波器规格

模拟带宽：70 MHz

采样率：up to 2 GS/s

记录长度：5 Mpoints

模拟通道：2

二、TBS2072B泰克数字示波器概述

多出50%的信号显示

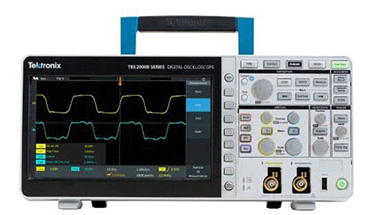

如果能查看更多信号，您就会更快发现异常。TBS2072B数字存储示波器有令人印象深刻的 9 英寸 WVGA 显示屏和 15 个水平分度，显示的信号多出 50%，不仅可帮助您查看大图像，还可提供更清晰的图像。5M点记录长度可让您捕获具有更高时序分辨率的长时间窗口。另外，更新后的前面板波形导航控件使您可以轻松地平移并快速浏览长记录。

Measure signal parameters with confidence

TBS2072B数字存储存储示波器具有易于使用的功能。全新的前端设计采用更高的采样率 2GS/s，可降低噪声并提高有效位，从而提高测量精度。通过 32 种自动测量，您可以轻松、更准确地测量常用的参数。借助全新的波形光标读数分析信号 — 就像教科书一样。

三、软件解决方案

受到快速向远程混合学习过渡的推动，泰克推出多款全新软件解决方案，可助力用户实现远程访问、数据分析以及远程数据共享和协作。

详细了解每种软件产品，以及其如何增强远程访问实验室学习体验。

1. TekScope 示波器软件
2. TekDrive 协作工作空间
3. KickStart 数据分析软件

四、新功能和选项让这款优秀的示波器表现更佳

新功能

1. 5M 点记录长度，200 MHz 带宽和 2GS/s 采样率，可捕获并显示多得多的信号，从而确保更快地调试和验证设计。
2. 采用全新降噪前端设计，可降低随机噪声，提高信号完整性，以及提高测量精度。
3. TekVPI™ 探头接口支持具有自动缩放和单位设置功能的各种有源探头、差分探头和电流探头。
4. 具有搜索和标记功能的波形光标读数可轻松识别所采集波形中发生的事件。
5. 为便于教授基本概念，教师可以禁用自动设置，光标和自动测量。
6. 带宽可现场升级。

Control and Share via Wi-Fi

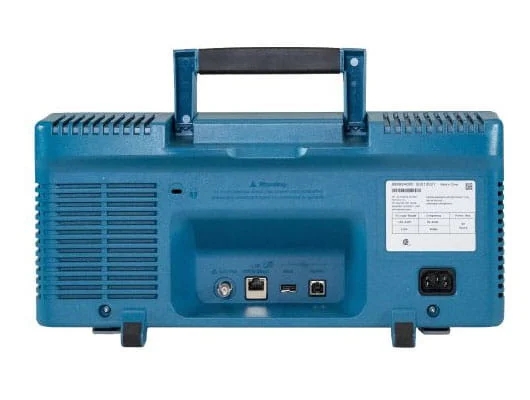

TBS2072B 是第一款通过 USB Wi-Fi 提供 Wi-Fi 支持的示波器。它还具有 2 个 USB 主控端口和 1 个 100-BaseT 以太网端口，使—与您的实验室合作伙伴或在全球范围内共享测量和协作变得很容易。另外，其包含的软件可让您轻松连接到您的 PC，以抓取屏幕图像和分析数据。

Power measurements made easy

TekVPI™ 探头接口确立了标准，确保探测时易于使用。除支持标准 BNC 探头外，它还可以使用最新一代有源电压和电流探头。TekVPI 可实现 TBS2072B 与最新电流和差分电压探头之间的通信，简化测量设置，扩展应用范围。

特点

1. 自动将刻度系数传到示波器。
2. 示波器显示器上会显示探头指导信息(如开口错误、偏置设置和消磁要求)。
3. 无需外部电源即可为探头供电。

Learn now, use forever.

TBS2072B 的功能使学习工程基础知识变得更容易，让学生可以亲手实践。

所有教室和实验室资源 »

特点

1. HelpEverywhere在您浏览关键菜单时提供即时提示，包括测量信息、应用程序提示以及文字和图形形式的一般指导。
2. TekSmart Lab™ 网络软件可帮助讲师从一台 PC 设置和监测多台仪器。
3. 课件生态环境可让讲师将信息加载到 TBS2000B，以便在实验室中帮助学生。
4. 可以禁用自动设置、光标和自动测量，为便于教授基本概念
