一、泰克FCA3000频率计数器规格
最大频率：300 MHz
时间分辨率:100 ps
垂直分辨率：12位

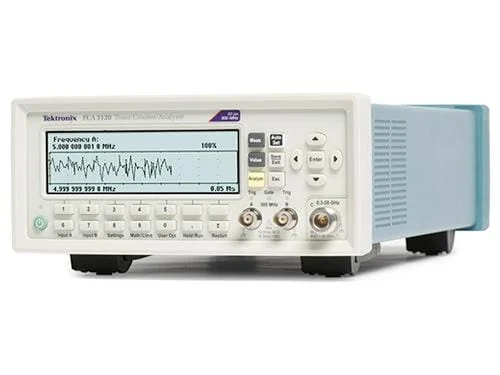

二、泰克FCA3000频率计数器概述
泰克 FCA3000 微波计数器系列提供最高 20 GHz 的测量，将许多种功能装入一台功能丰富的仪器内。 具备前所未有的分辨率，可以捕获非常小的频率和时间变化。 提供全面的分析模式，包括测量统计、直方图和趋势图，让您拥有快速准确分析信号所需的工具。
为高要求设计提供业内领先的性能
高分辨率对当前高要求设计的研发和生产测试至关重要。FCA 系列提供了12 位/ 秒的频率分辨率，对时间测量提供了100 ps (FCA3000)的单次分辨率，获得的测量值 可以显示多达14 位。由于业内领先的性能，FCA 系列为您提 供了快速精确的测量功能。
独特的功能，实现精确测量
为保证正确测量艾伦偏差，FCA3000 系列使用原始时间标记功能，通过USB/GPIB接口提供了零死区时间 测量技术，并为触发事件连续打上时间标记。这种功能对必须 测量每一个周期的机械测量和医学测量至关重要。
为正确计算统计参数，FCA系列标配极限判定功能。通过设置 极限，您可以在计算中隔离一个集群。对检验唱盘播放器或 HDB3 编码数据中不同集群内出现的数字脉冲抖动之类的应 用，这一功能非常重要。
另外它还在时间间隔测量中提供了粘滞值补偿功能。通过增加 粘滞值，您可以把触发电平误差从当前市场上大多数计数器中 典型的15-20 mV 降低到典型的2.5 mV，也就是说，在关键 时间间隔测量中，触发精度改善了6-8 倍。
快速吞吐量，缩短测试时间
FCA系列定时器/计数器/分析仪提供了业内最优秀的吞吐量， 与市场上其它定时器/ 计数器相比，可以使测试时间缩短达 90%。内存中每秒可以存储多达250,000 个测量结果，还可以 通过GPIB 或USB 接口，以块模式每秒传送多达15,000 个测 量结果。
业内唯一图形显示系统，分析被测设备
通过FCA系独特的显示功能，您可以从一条测试连接测量同一 个信号的多个参数。为了揭示信号质量问题，如漂移、间歇性 瞬态信号和稳定性，您可以使用FCA系列图形显示模式，作为 实时趋势图或直方图查看数据，也可以使用测量统计，追踪信 号参数怎样随时间变化。在单键分析模式下，您可以在定时器/ 计数器的显示画面中快速了解设备的行为。
多参数显示
通过多参数显示，您可以读取与主要频率、时间、周期或相位 测量一起显示的重要的辅助测量值(如Vmax, Vmin, Vp-p等等)。 您可以一目了然地查看所需信息，迅速评估设备的性能。
相位关系测量
通过多达3 条输入通道，您可以测量不同信号之间的关系。例 如，您可以测量设备输入信号与输出信号之间的相位关系。同 时，您可以使用多参数显示功能，一目了然地读取其它关键参 数，如信号的测试频率和电压比(dB)。
趋势图分析
根据测量情况，您的信号参数在不同时点之间可能会发生变 化。通过趋势图分析模式，您可以以图形方式绘制被测值随时 间变化的趋势图。
三、泰克频率计数器FCA3000系列特点
★ 400 MHz、3 GHz 和20 GHz 型号
★ 手动触发模式下300- 400 MHz
★ 多达3 条输入通道
★ 100 ps单次时间分辨率
★ 12 位/ 秒频率分辨率
★ 0.001° 相位分辨率
★ 3 mV 或更好的电压分辨率
★ 选配 5×10–8高稳定性时基
★ 到内存250 k 样点/ 秒数据传送速率 (可以存储多达3.75 M 样点)
★ 通过USB/GPIB 总线(块模式) 高达15 k 样点/ 秒数据传送速率
★ 每秒单独触发多达650 项测量
