PicoScope 2205A

2024-06-06 16:58:27 浏览:

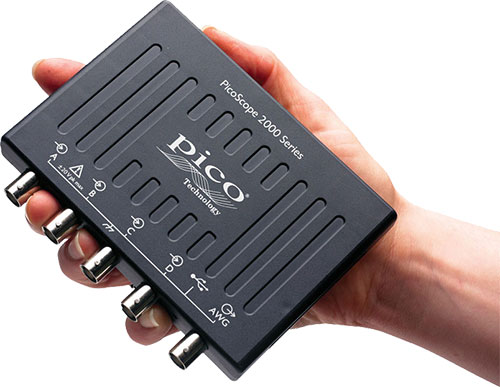

PICO 2000系列 USB示波器和混合信号示波器总览

功能,便携性和性能

2通道,4通道和MSO型号;六合一乐器;超紧凑设计;高达100 MHz的带宽;多达128 MS缓冲存储器;解码16个串行协议作为标准;USB连接并供电;Windows,Linux和Mac软件

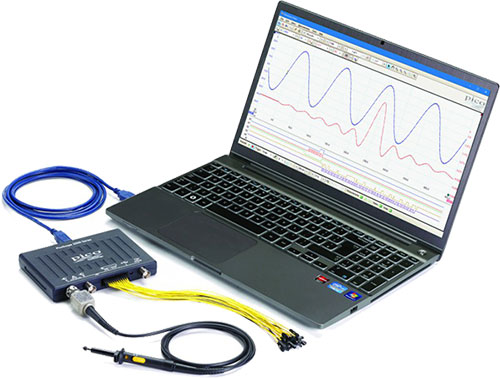

您完整的测试与测量实验室

您可以将PicoScope 2000系列用作开箱即用的高级示波器,频谱分析仪,函数发生器,任意波形发生器和协议解码器。混合信号模型还增加了一个16通道逻辑分析仪。一个紧凑,低成本,USB供电的设备中的完整电子实验室。

PicoScope 2000A型号具有无与伦比的物有所值,非常适合教育,业余爱好和现场服务使用。在实验室中,低成本使每个人只需一个示波器,而不必共享。

PicoScope 2000B模型具有以下优点:深度内存(最高128 MS),更高的带宽(最高100 MHz)和更快的波形更新速率。PicoScope 2000B模型为您提供了对波形进行高级分析的性能。它们是设计,调试和串行解码的理想选择。

左侧的“配置范围”面板可提供有关型号,规格和价格的快速指南。

高端示波器

每台PicoScope 2000的核心都是先进的示波器,它不仅提供您期望的一切,而且还具有:

①10,000个波形循环缓冲区;②每秒高达80,000个波形的更新速率;③面膜极限测试;④高级数学和过滤;⑤统计测量;⑥先进的数字触发;⑦分辨率提高到12位

逻辑分析仪/混合信号能力

PicoScope 2000系列包括混合信号模型,其中 包括16个数字输入,因此您可以同时查看数字和模拟信号。

数字量输入可以单独显示,也可以按命名组显示,二进制,十进制或十六进制值显示在总线样式的显示屏中。可以为每个8位输入端口定义一个从?5 V到+5 V的单独逻辑阈值。数字触发可以通过任何位模式与任意输入上的可选跳变结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发器,以启用复杂的混合信号触发。

数字输入为串行解码选项带来了额外的能量。您可以同时解码所有模拟和数字通道上的串行数据,从而为您提供多达18个数据通道。例如,您可以同时解码多个SPI,I?C,CAN总线,LIN总线和FlexRay信号!

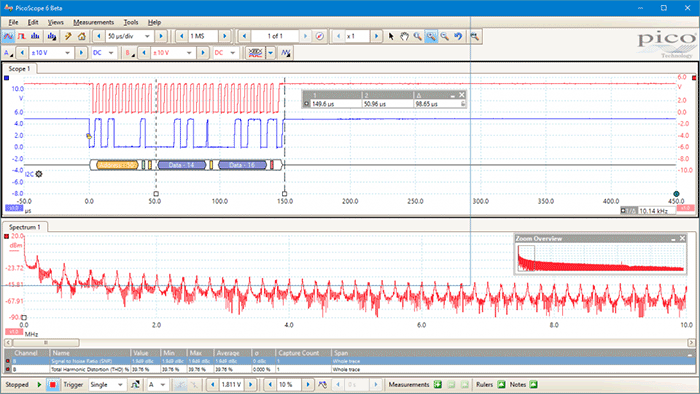

串行总线解码和协议分析

PicoScope可以解码1-Wire,ARINC 429,CAN&CAN FD,DALI,DCC,DMX512,以太网,FlexRay,I?C,I?S,LIN,Manchester,MODBUS,PS / 2,SENT,SPI,UART(RS-232 / RS -422 / RS-485)和USB 1.1协议数据作为标准配置,正在开发更多协议,并在将来通过免费软件升级提供这些协议。

可以捕获和解码多种协议,唯一的限制是可用通道的数量(MSO模型为18)。观察跨网桥(例如CAN总线输入,LIN总线输出)的数据流的能力异常强大。

深度内存缓冲区使PicoScope 2000B模型成为串行解码的理想选择,因为它可以捕获和解码成千上万的数据帧。

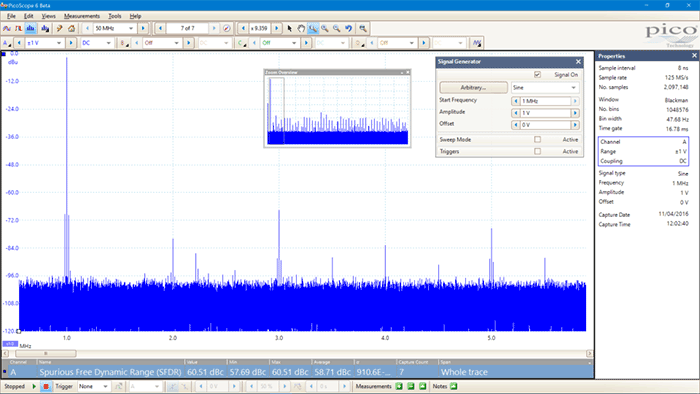

FFT频谱分析仪

频谱视图绘制幅度相对于频率的曲线,揭示了示波器视图中可能隐藏的细节。非常适合发现信号中的噪声,串扰或失真。

您可以在同一数据的示波器视图旁边显示多个频谱视图。可以向显示屏添加一整套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。可以将掩码限制测试应用于频谱,甚至可以同时使用AWG和频谱模式来执行扫频标量网络分析。

使用PicoScope 2000B模型,可以在毫秒内计算多达1百万个点的FFT,从而提供出色的频率分辨率。FFT中点数的增加也降低了本底噪声,从而揭示了隐藏的信号。

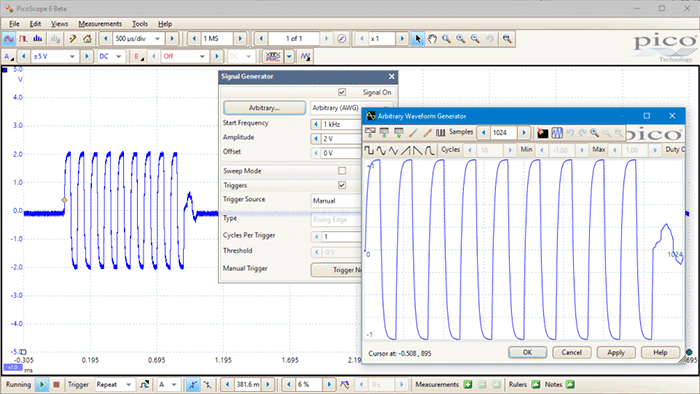

任意波形发生器(AWG)和函数发生器

所有PicoScope 2000系列示波器都具有内置的函数发生器和任意波形发生器(AWG),它们在前面板BNC上输出信号。

函数发生器可以生成正弦波,方波,三角波和DC电平波形,此外还可以生成更多波形,而AWG允许您从数据文件导入自定义波形,或者使用内置的图形AWG编辑器创建和修改它们。

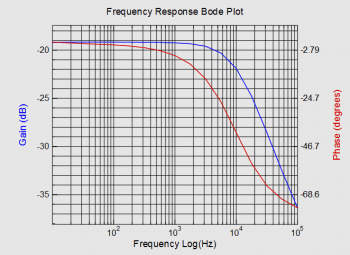

除了电平,偏移和频率控制外,高级选项还允许您扫描一定范围的频率。结合先进的频谱模式以及包括峰值保持,平均和线性/对数轴在内的选项,这为测试放大器和滤波器响应提供了强大的工具。

PicoScope 2000B模型具有 触发选项,可以在满足各种条件(例如示波器触发或模板极限测试失败)时输出一个或多个波形周期。

下载新功能或编写自己的功能

该软件开发工具包(SDK) ,您可以编写自己的软件,包括微软Windows,苹果Mac(OS X)和Linux(包括树莓Pi和BeagleBone)驱动程序。

示例代码显示了如何与第三方软件包(例如Microsoft Excel,National Instruments LabVIEW和MathWorks MATLAB)接口。

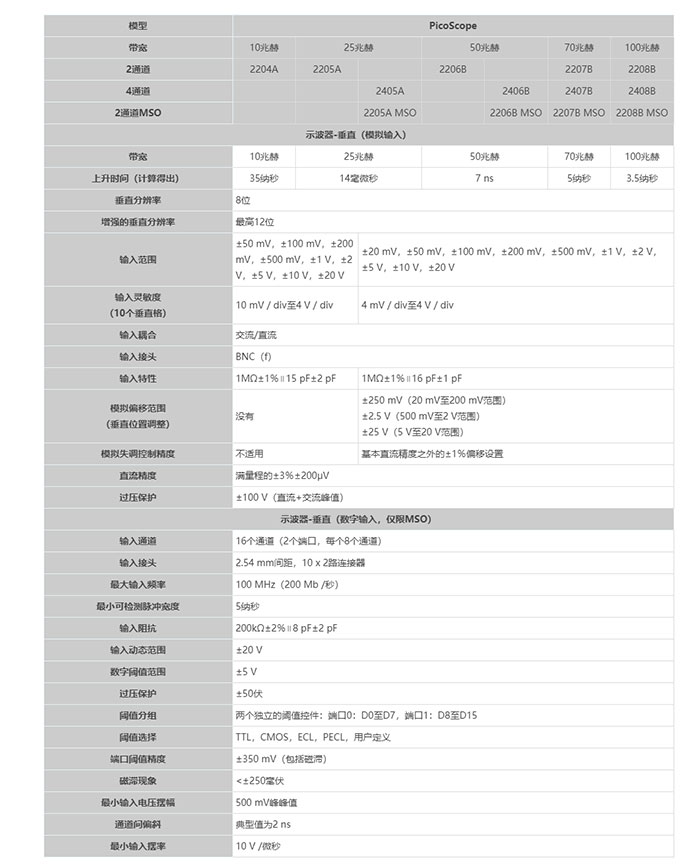

PICO 2000系列 USB示波器和混合信号示波器 技术指标
