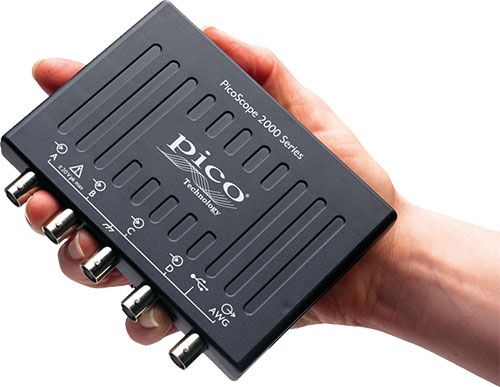

PICO 2000系列 USB示波器和混合信号示波器总览
功能，便携性和性能
2通道，4通道和MSO型号;六合一乐器;超紧凑设计;高达100 MHz的带宽;多达128 MS缓冲存储器;解码16个串行协议作为标准;USB连接并供电;Windows，Linux和Mac软件
您完整的测试与测量实验室
您可以将PicoScope 2000系列用作开箱即用的高级示波器，频谱分析仪，函数发生器，任意波形发生器和协议解码器。混合信号模型还增加了一个16通道逻辑分析仪。一个紧凑，低成本，USB供电的设备中的完整电子实验室。
PicoScope 2000A型号具有无与伦比的物有所值，非常适合教育，业余爱好和现场服务使用。在实验室中，低成本使每个人只需一个示波器，而不必共享。
PicoScope 2000B模型具有以下优点：深度内存(最高128 MS)，更高的带宽(最高100 MHz)和更快的波形更新速率。PicoScope 2000B模型为您提供了对波形进行高级分析的性能。它们是设计，调试和串行解码的理想选择。
左侧的“配置范围”面板可提供有关型号，规格和价格的快速指南。
高端示波器
每台PicoScope 2000的核心都是先进的示波器，它不仅提供您期望的一切，而且还具有：
①10,000个波形循环缓冲区;②每秒高达80,000个波形的更新速率;③面膜极限测试;④高级数学和过滤;⑤统计测量;⑥先进的数字触发;⑦分辨率提高到12位

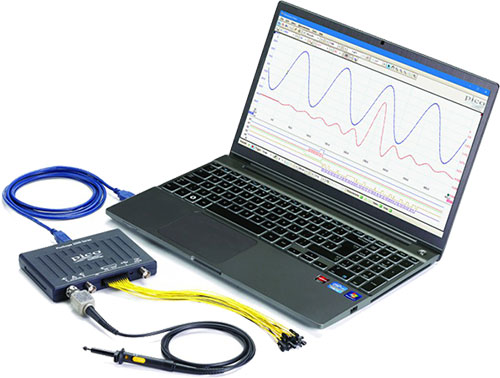

逻辑分析仪/混合信号能力
PicoScope 2000系列包括混合信号模型，其中 包括16个数字输入，因此您可以同时查看数字和模拟信号。
数字量输入可以单独显示，也可以按命名组显示，二进制，十进制或十六进制值显示在总线样式的显示屏中。可以为每个8位输入端口定义一个从?5 V到+5 V的单独逻辑阈值。数字触发可以通过任何位模式与任意输入上的可选跳变结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发器，以启用复杂的混合信号触发。
数字输入为串行解码选项带来了额外的能量。您可以同时解码所有模拟和数字通道上的串行数据，从而为您提供多达18个数据通道。例如，您可以同时解码多个SPI，I?C，CAN总线，LIN总线和FlexRay信号!

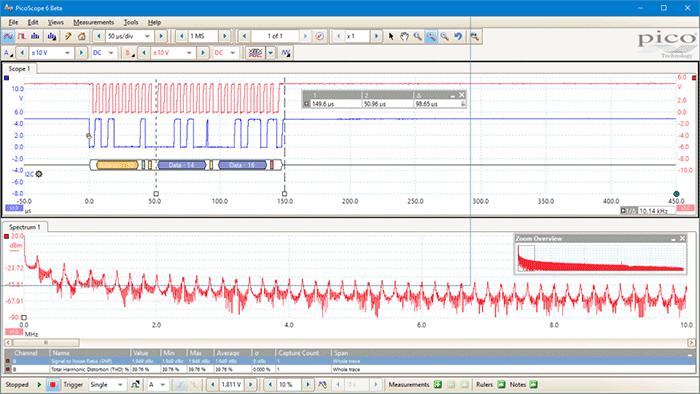

串行总线解码和协议分析
PicoScope可以解码1-Wire，ARINC 429，CAN&CAN FD，DALI，DCC，DMX512，以太网，FlexRay，I?C，I?S，LIN，Manchester，MODBUS，PS / 2，SENT，SPI，UART(RS-232 / RS -422 / RS-485)和USB 1.1协议数据作为标准配置，正在开发更多协议，并在将来通过免费软件升级提供这些协议。
可以捕获和解码多种协议，唯一的限制是可用通道的数量(MSO模型为18)。观察跨网桥(例如CAN总线输入，LIN总线输出)的数据流的能力异常强大。
深度内存缓冲区使PicoScope 2000B模型成为串行解码的理想选择，因为它可以捕获和解码成千上万的数据帧。

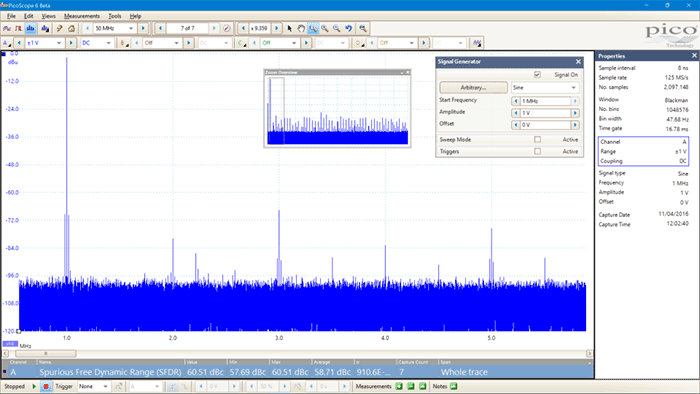

FFT频谱分析仪
频谱视图绘制幅度相对于频率的曲线，揭示了示波器视图中可能隐藏的细节。非常适合发现信号中的噪声，串扰或失真。
您可以在同一数据的示波器视图旁边显示多个频谱视图。可以向显示屏添加一整套全面的自动频域测量，包括THD，THD + N，SNR，SINAD和IMD。可以将掩码限制测试应用于频谱，甚至可以同时使用AWG和频谱模式来执行扫频标量网络分析。
使用PicoScope 2000B模型，可以在毫秒内计算多达1百万个点的FFT，从而提供出色的频率分辨率。FFT中点数的增加也降低了本底噪声，从而揭示了隐藏的信号。

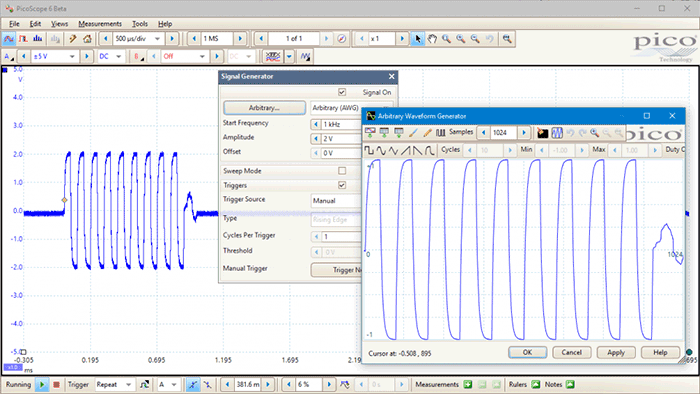

任意波形发生器(AWG)和函数发生器
所有PicoScope 2000系列示波器都具有内置的函数发生器和任意波形发生器(AWG)，它们在前面板BNC上输出信号。
函数发生器可以生成正弦波，方波，三角波和DC电平波形，此外还可以生成更多波形，而AWG允许您从数据文件导入自定义波形，或者使用内置的图形AWG编辑器创建和修改它们。

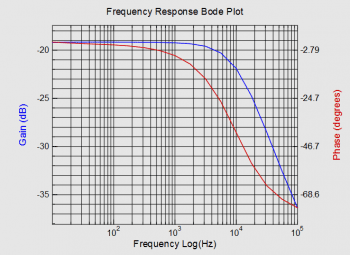

除了电平，偏移和频率控制外，高级选项还允许您扫描一定范围的频率。结合先进的频谱模式以及包括峰值保持，平均和线性/对数轴在内的选项，这为测试放大器和滤波器响应提供了强大的工具。
PicoScope 2000B模型具有 触发选项，可以在满足各种条件(例如示波器触发或模板极限测试失败)时输出一个或多个波形周期。
下载新功能或编写自己的功能
该软件开发工具包(SDK) ，您可以编写自己的软件，包括微软Windows，苹果Mac(OS X)和Linux(包括树莓Pi和BeagleBone)驱动程序。
示例代码显示了如何与第三方软件包(例如Microsoft Excel，National Instruments LabVIEW和MathWorks MATLAB)接口。

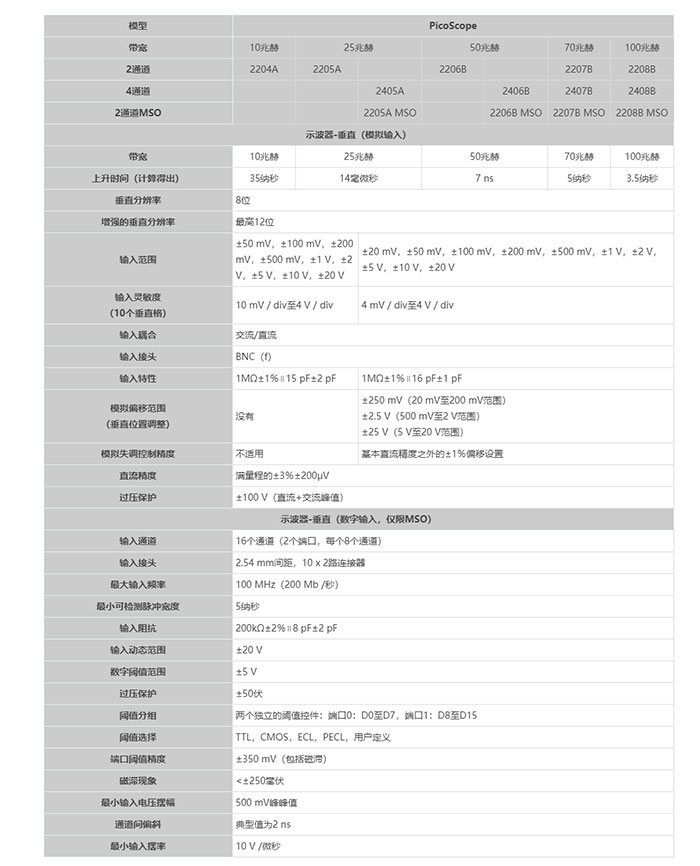

PICO 2000系列 USB示波器和混合信号示波器 技术指标
