PicoScope 3205D

2024-06-05 16:21:33 浏览:

PICO 3000系列 PC示波器和混合信号示波器总览

功能,便携性和性能

PicoScope 3000系列USB供电的PC示波器体积小,重量轻,便于携带,可以轻松地放入笔记本电脑包中,同时提供一系列高性能规格。

这些示波器提供2或4个模拟通道以及一个内置功能/任意波形发生器。MSO模型增加了16个数字通道。关键性能指标:200 MHz模拟带宽;1 GS / s实时采样;512 MS缓冲存储器;每秒100,000个波形;16通道逻辑分析仪(MSO型号);任意波形发生器;USB 3.0已连接并通电;串行解码和模板测试为标准;Windows,Linux和Mac软件。

在先进的PicoScope 6软件的支持下,这些设备为包括嵌入式系统设计,研究,测试,培训,服务和维修在内的许多应用提供了理想的,经济高效的软件包。

高带宽和采样率

尽管尺寸紧凑且成本低廉,但带宽高达200 MHz时,性能丝毫不受影响。该带宽与高达1 GS / s的实时采样率相匹配,从而可以详细显示高频。对于重复信号,可以使用等效时间采样(ETS)模式将最大有效采样率提高到10 GS / s。

其他示波器具有很高的最大采样率,但是如果没有深层存储,它们将无法长时间维持这些采样率。PicoScope 3000系列可提供高达5.12亿个样本的存储深度,比该价格范围内的任何其他示波器都要多,这使PicoScope 3406D MSO能够以1 GS / s的速率一直采样到50 ms / div(总捕获时间为500 ms)时间)。

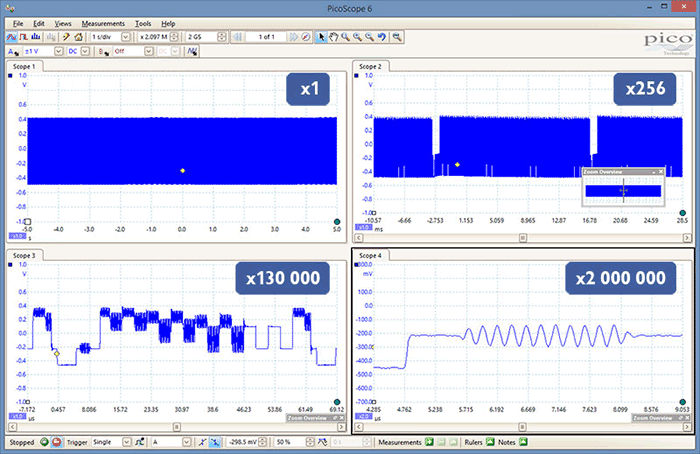

管理所有这些数据需要一些强大的工具。有一组缩放按钮,以及一个概览窗口,可让您通过简单地用鼠标或触摸屏拖动来缩放和重新定位显示。几百万的缩放系数是可能的。其他工具(例如波形缓冲器,模板极限测试,串行解码和硬件加速)与深存储器配合使用,使PicoScope 3000系列成为市场上最强大的示波器之一。

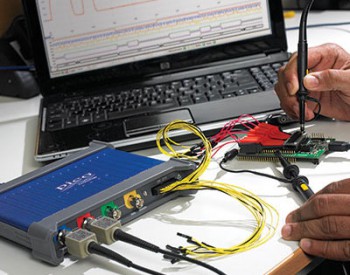

混合信号能力/逻辑分析仪

PicoScope 3000D系列混合信号示波器包括16个数字输入,因此您可以同时查看数字和模拟信号。

数字量输入可以单独显示,也可以按命名组显示,二进制,十进制或十六进制值显示在总线样式的显示屏中。可以为每个8位输入端口定义一个从?5 V到+5 V的单独逻辑阈值。数字触发可以通过任何位模式与任意输入上的可选跳变结合来激活。可以在模拟或数字输入通道或两者上设置高级逻辑触发器,以启用复杂的混合信号触发。

数字输入为串行解码选项带来了额外的能量。您可以同时解码所有模拟和数字通道上的串行数据,从而为您提供多达20个数据通道。例如,您可以同时解码多个SPI,I?C,CAN总线,LIN总线和FlexRay信号!

串行总线解码和协议分析

PicoScope可以解码1-Wire,ARINC 429,CAN&CAN-FD,DALI,DCC,DMX512,以太网10Base-T和100Base-TX,FlexRay,I?C,I?S,LIN,PS / 2,Manchester, MODBUS,SENT,SPI,UART(RS-232 / RS-422 / RS-485)和USB 1.1协议数据为标准配置,正在开发更多协议,并在将来通过免费软件升级提供这些协议。

图形格式以公共时间轴上的波形下方的数据总线时序格式显示解码后的数据(十六进制,二进制,十进制或ASCII),错误帧标记为红色。可以缩放这些帧以调查噪声或信号完整性问题。

表格格式显示了已解码帧的列表,包括数据以及所有标志和标识符。您可以设置过滤条件以仅显示您感兴趣的帧,或搜索具有指定属性的帧。统计信息选项显示有关物理层的更多详细信息,例如帧时间和电压水平。PicoScope还可以导入电子表格以将数据解码为用户定义的文本字符串。

任意波形和函数发生器

所有PicoScope 3000D单元在前面板上均具有内置的函数发生器(正弦波,方波,三角波,DC电平,白噪声,PRBS等)。PicoScope 3000D MSO型号的后面板上有连接器。

除了用于设置电平,偏移和频率的基本控件外,更高级的控件还允许您扫描一定范围的频率。结合频谱峰值保持选项,这成为测试放大器和滤波器响应的强大工具。

触发工具允许在满足各种条件(例如示波器触发或模板极限测试失败)时输出一个或多个波形周期。

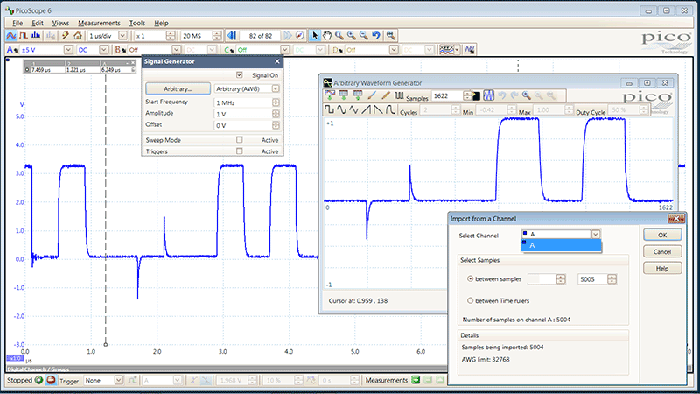

还包括一个14位80 MS / s任意波形发生器(AWG)。可以使用内置AWG编辑器创建,编辑AWG波形,从示波器轨迹导入或从电子表格加载AWG波形。

FFT频谱分析仪

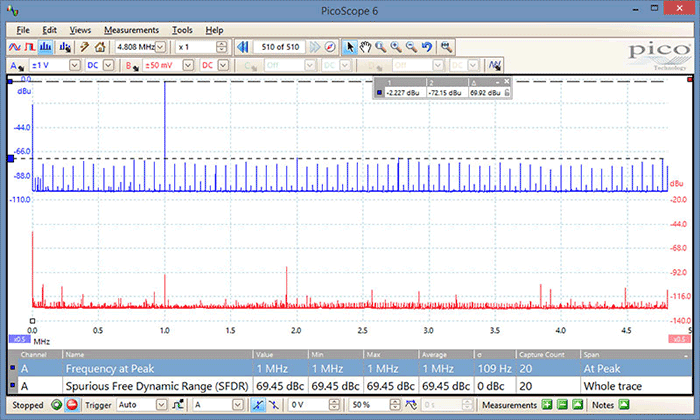

频谱视图绘制幅度与频率的关系图,非常适合查找信号中的噪声,串扰或失真。PicoScope中的频谱分析仪属于快速傅立叶变换(FFT)类型,与传统的扫频频谱分析仪不同,它可以显示单个非重复波形的频谱。

全方位的设置使您可以控制频谱带的数量(FFT仓),窗口类型,缩放比例(包括对数/对数)和显示模式(瞬时,平均值或峰值保持)。

您可以在同一数据的示波器视图旁边显示多个频谱视图。可以向显示屏添加一整套全面的自动频域测量,包括THD,THD + N,SNR,SINAD和IMD。可以将掩码限制测试应用于频谱,甚至可以同时使用AWG和频谱模式来执行扫频标量网络分析。

信号完整性

大多数示波器都是按一定价格制造的。PicoScopes符合规范。

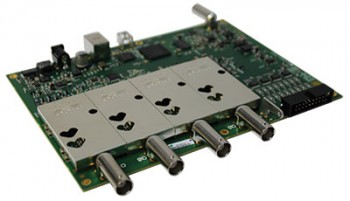

精心的前端设计和屏蔽可减少噪声,串扰和谐波失真。多年的示波器设计经验可以从改善的带宽平坦度和低失真中看出。

我们为产品的动态性能而感到自豪,与大多数示波器制造商不同,我们详细发布了我们的规格。结果很简单:探测电路时,您可以信任屏幕上看到的波形。

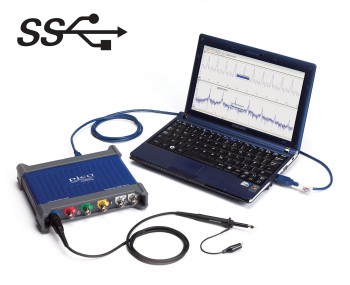

USB连接

USB连接不仅可以进行高速数据采集和传输,还可以方便快捷地从现场打印,复制,保存和通过电子邮件发送数据。USB电源消除了随身携带庞大外部电源的需要,从而使套件对于移动中的工程师而言更加便携。

PicoScope 3000系列示波器具有SuperSpeed USB 3.0连接,可以使已经优化的数据传输过程和波形更新速率更快。USB 3.0连接的其他好处包括使用SDK时更快地保存波形和更快地无间隙连续流,最高可达125 MS / s,而示波器仍与旧版USB系统向后兼容。

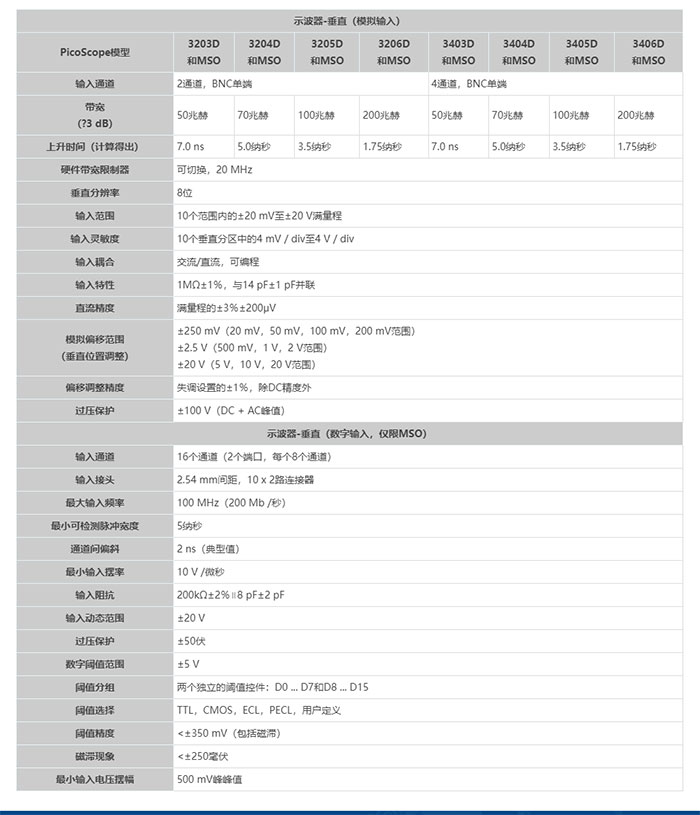

PICO 3000系列 PC示波器和混合信号示波器 规格
