一、吉时利(Keithley)2450图形源表产品详情

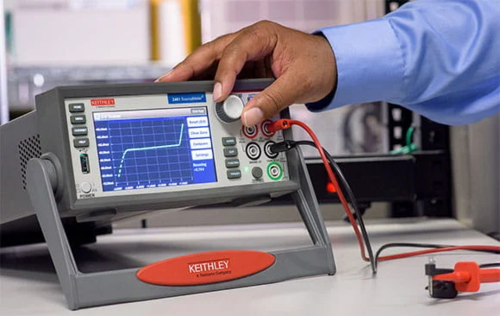

Keithley 2450图形化SMU仪器提供四象限精密电压和电流源/负载，外加直观触摸屏用户界面上的测量。这些仪器可同时提供10fA-10A脉冲电流和/或100nV-200V电压(实现1000W脉冲和100W直流总功率)并对其进行测量，从而使用户可以Touch，Test，Invent®(触摸、测试、创新)。
波形曲线分析解决方案
在2500图形化SMU上安装I-V记录器软件，在功能上替换 Tektronix576或370等传统波形记录器。无需配置扫描或连接到其他软件，即可快速探寻两端器件的特征。
制造大功率开关
5G、汽车和替代能源市场对更高效高压半导体的需求促使对SiC和GaN等新技术的测试和研究日益复杂。您的测试设备需要发展以跟上步伐。2470SMU在击穿电压、泄漏电流、隔离测试、耐压和介电耐压测试等测量方面增加了多项功能，可让您更快地了解情况。
使测量登上全新高度
SMU仪器可捕获更详细的设备行为，并在扩展范围内检定设备，因此您能更好地了解设备，提高其质量，改善其性能。
特点
6½ 位精确分辨率源和测量;1M个样点/秒数字化测量速度;电流：10nA-7A直流，10A脉冲;电压：200mV-200V;功率：可达100W直流-1000W脉冲

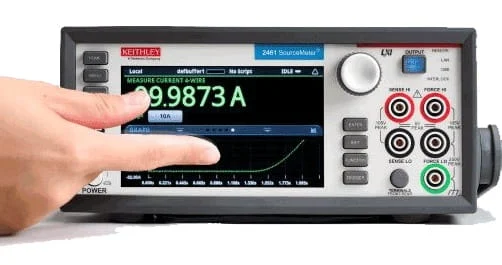

直观 UI。智能且快速。
在直观、多点触控用户界面上能测量、查看和发现更多细节，从原始读数到直方图，再到基于时间和基于电压/电流的波形，并且能更快速地获得答案。
特点
五英寸触摸屏，具有精心设计的颜色组合和屏幕布局;简单的导航和一级菜单及设置;可存储2750万个数据，具有时间标记，全部可在仪器上查看
无与伦比的多功能性和投资回报。
SMU 仪器将多功能性提高到一个新高度，适合现今应用和未来创新。配置精密电源、6½位数字万用表、电流源、电压源、皮安表、电子负载等。
学习更多， 获得更多。
源测量单元教程学习中心将关于Keithley SMU和其他产品的大量信息都放在一个方便的位置。我们提供指向与我们所服务的应用和行业相关的各种内容的链接。
降低成本并保护您的投资
吉时利保障计划以按需服务事件的一小部分成本提供快速、高质量的服务。 只需点击一下或拨打一个电话即可获得维修服务，在此过程中，无需报价或填写采购单，也不会有审批延误。
二、产品功能与应用

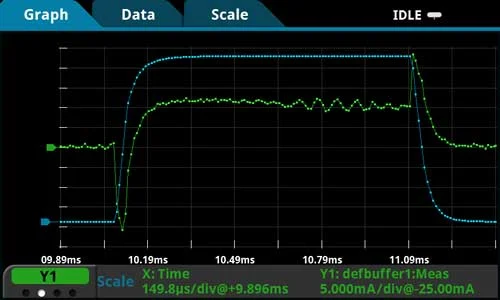

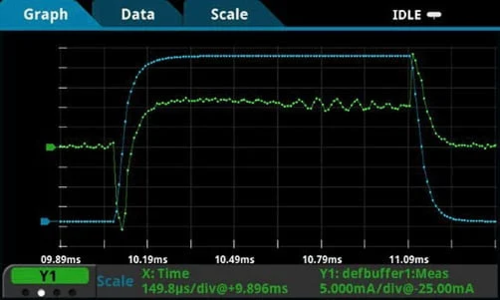

高亮度LED的高速测试
使用SMU仪器独特的脉冲、电压或电流功能，最大限度地减少HBLED自发热，降低对测量精度的负面影响，消除损坏被测设备的担忧。
最小程序电压和电流脉冲：150µs；最大脉冲电流10A；最大脉冲功率1000W

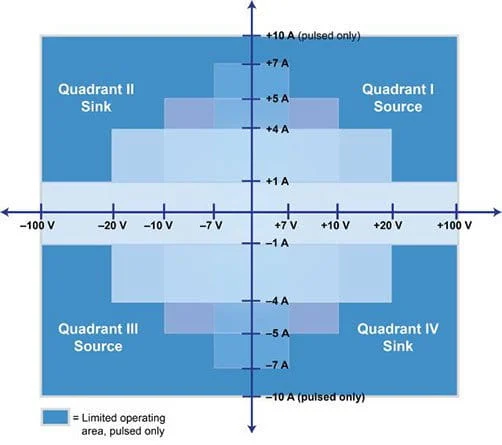

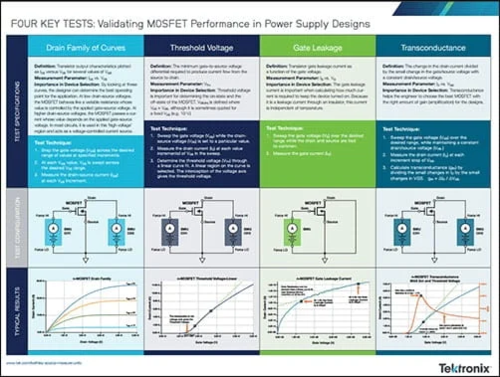

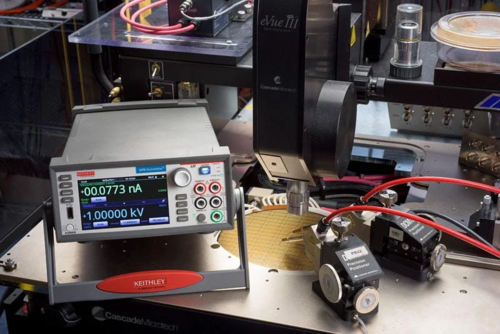

功率半导体的IV检定
测试在SiC和GaN半导体设备开发的各阶段均起着重要的作用，用于检定、基准测试和记录效率和其他特点。首先测试材料以确定适用性。MOSFET等设备一经制造，则必须在进行击穿电压、泄漏电流和断开状态电阻测试后才可将其安装到电路板上。
1.覆盖范围广，最高可达1100V/1A DC20W。
2.10fA测量分辨率
3.SCPI和TSP®脚本编程模式
4.与KickStart软件结合使用

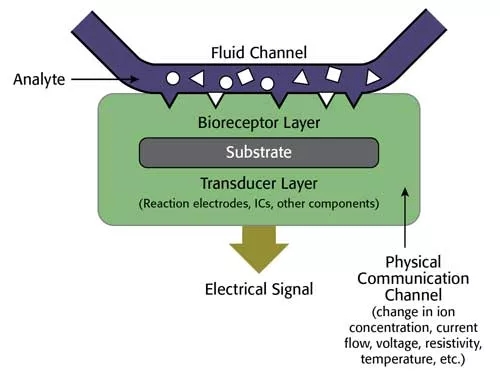

检定和验证传感器性能
SMU仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。 SMU提供最宽的工作范围、灵敏度、速度和精度，可最大限度地减少错误读数，让您放心测试。
1.电压和电流测量分辨率为10nV和10fA
2.最佳电压和电流测量精度为0.012%和0.02%
3.最大采样率为1M个样点/秒

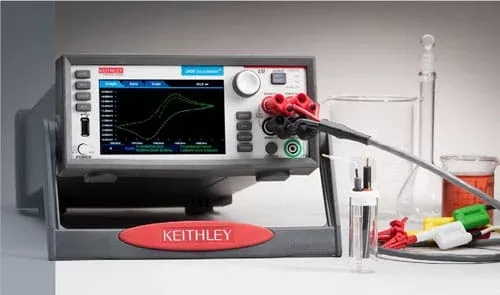

充电电池充电/放电(电流)循环
化学工程师、化学家和其他科学家使用电测量技来研究化学反应和动力学。最常用的测量技术是循环伏安法 (CV)，该技术通常使用稳压器执行。Keithley 的图形SMU是电子化学实验室执行循环伏安法和其他电化学测试的一种高精度、低成本替代品。
执行循环、方波或电流伏安法、计时安培分析法和计时电势分析法；在前面板上实时绘制伏安图；10nV和10fA测量灵敏度

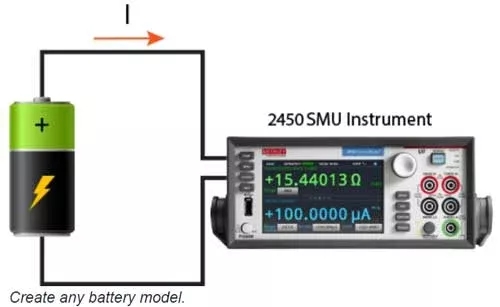

创建电池放电模型和模拟电池
图形化SMU仪器可以使电池放电并创建电池模型以用于电池模拟器。该模型同时包含随电池充电状态变化的开路电压和内部电阻。电池模拟器将使用创建的电池模型模拟电池，并可以在各种测试条件下使用，以了解在各种放电条件下由电池供电时产品的性能。
1.0.012%基本测量精度，具有6½位分辨率
2.全新20mV和10nA源/测量范围提高了灵敏度
3.覆盖范围广，最高可达105V，7A DC/7A 脉冲，100W。
光电池I-V检定
使用可以提供电流和电压并对其进行测量的Keithley 2450型或2460型SourceMeter SMU仪器，可以轻松生成太阳能电池和电池板的I-V检定。由于这两款SourceMeter仪器均具有四象限源功能，因此其可以根据施加的电压吸收电池电流。
1.0.012%基本测量精度，具有6½位分辨率
2.全新 20mV和10nA源/测量范围提高了灵敏度
3.覆盖范围广，最高可达 105V，7A DC/7A 脉冲，100W。
Python驱动程序支持
利用原生的Python命令，可以轻松控制示波器、数字万用表、源测量单元、波形发生器等多种仪器。摒弃繁琐的手动解析过程。轻而易举地找到自己钟爱的 IDE，例如VS Code或 PyCharm。
1.直观的文档：阅读全面的文档字符串和详尽的类型提示，帮助您深入了解并有效利用仪器的各项功能。
2.提升工作效率：利用自动补全和代码建议功能，加快开发速度。
3.无缝集成：可将我们的Python驱动程序融入您现有的自动化框架，以充分挖掘每台仪器的潜能。

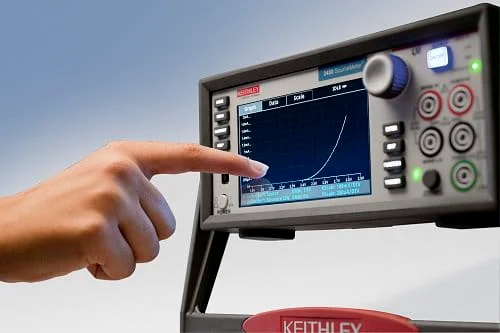

培养下一代工程师
长期以来，波形记录器一直被视为工程教学的必备工具，因为可方便学生将学习的知识直接应用到电气设备上。采用Keithley图形化SourceMeter仪器的I-V记录器可提供同样的优势，能够为学生提供实时直接控制，使他们自行进行实验并巩固对各种电子产品的理解。
1.+DC、–DC、AC极性模式(AC模式仅与2461SMU兼容)
2.比较模式以在测量曲线旁边显示参考设备
3.屏幕截图曲线
4.与Keithley2450、2460、2461和2470图形化SourceMeter SMU兼容
